반도체 8대 공정: 웨이퍼에서 칩으로

반도체는 현대 기술의 중심에 있으며, 다양한 전자 기기에 필수적인 역할을 합니다. 반도체 제조는 정교한 과정을 거쳐 이루어지며, 그 중 가장 중요한 단계가 바로 8대 공정입니다. 이번 글에서는 이 8대 공정이 무엇인지 알아보겠습니다.

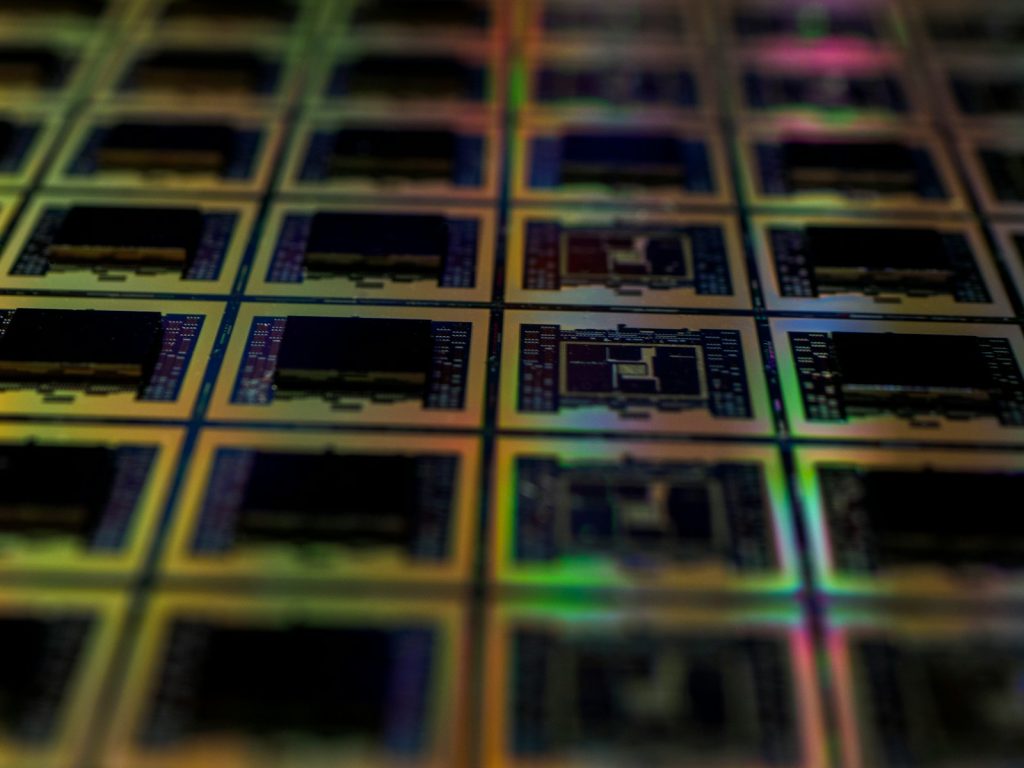

웨이퍼는 반도체 칩이 만들어지는 얇은 실리콘 판입니다. 이 과정은 고순도 실리콘을 녹여 원통형으로 만든 후 얇게 자르는 것으로 시작합니다. 자른 웨이퍼는 연마와 세척을 통해 매우 평탄하고 깨끗한 상태로 준비됩니다.

산화 공정은 웨이퍼 표면에 얇은 실리콘 산화막(SiO2)을 형성하는 단계입니다. 이 산화막은 반도체 소자의 전기적 특성을 제어하고 보호하는 중요한 역할을 합니다. 고온 환경에서 산소를 주입해 웨이퍼 표면을 산화시키는 방법이 사용됩니다.

포토 리소그래피는 반도체 소자의 미세한 패턴을 웨이퍼에 전사하는 과정입니다. 먼저, 웨이퍼 표면에 감광성 물질(포토레지스트)을 도포하고, 자외선을 사용해 회로 패턴을 노광합니다. 이후, 노광된 영역을 제거하여 웨이퍼에 미세한 패턴을 새깁니다.

식각 공정은 포토 리소그래피로 형성된 패턴에 따라 웨이퍼의 특정 부분을 화학적 또는 물리적으로 제거하는 단계입니다. 식각을 통해 회로 패턴이 더욱 선명하게 드러나게 되며, 플라즈마나 화학 약품을 사용해 불필요한 물질을 제거합니다.

이온 주입은 반도체의 전기적 특성을 제어하기 위해 웨이퍼에 특정 불순물(도펀트)을 주입하는 과정입니다. 이 과정을 통해 반도체 소자가 특정 전기적 특성을 갖도록 만듭니다. 고에너지로 가속된 이온을 웨이퍼 표면에 충돌시켜 도핑을 합니다.

박막 증착은 웨이퍼 위에 얇은 층의 물질을 코팅하는 과정입니다. 이 단계에서 사용되는 물질은 반도체 소자의 전기적, 물리적 특성을 좌우하는 중요한 역할을 합니다. 증착 방식으로는 화학 기상 증착(CVD)과 물리 기상 증착(PVD) 등이 있습니다.

금속 배선 공정은 반도체 소자 내에서 전류가 흐를 수 있도록 금속을 증착하는 단계입니다. 알루미늄이나 구리 등의 금속이 사용되며, 이 금속이 소자 간 연결을 위해 배선 형태로 증착됩니다. 이 과정은 소자의 전기적 성능에 중요한 영향을 미칩니다.

최종 단계는 반도체 칩을 보호하고 전자 기기에 쉽게 장착할 수 있도록 패키징하는 과정입니다. 패키징은 외부 환경으로부터 칩을 보호하고, 전기적 연결을 가능하게 해주는 중요한 역할을 합니다. 또한, 열 방출을 돕는 기능도 갖추고 있습니다.

반도체 제조는 이처럼 복잡하고 정밀한 과정을 거쳐 이루어집니다. 각 공정 단계는 반도체의 성능과 품질에 직접적인 영향을 미치기 때문에 매우 중요한 역할을 하며, 이러한 8대 공정을 통해 우리가 사용하는 전자 기기의 핵심 부품이 탄생하게 됩니다.
